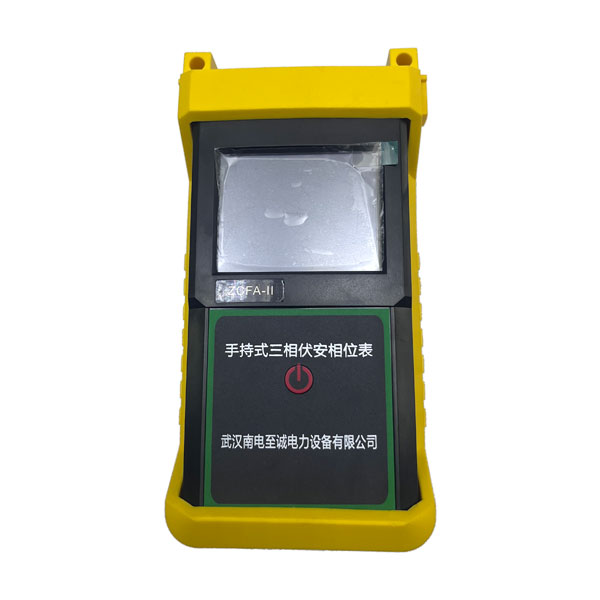

ZCFA-II三相钳形相位伏安表是进行三相电参数测量，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量。
ZCFA-II三相钳形相位伏安表设计上采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算，完全图形化界面，真彩色显示分辨率320×240，触摸屏操作人机界面友好，仪器便于携带。

产品特点

三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量

真彩色显示分辨率320×240

触摸屏操作人机界面友好，仪器便于携带。

技术参数

1.基准条件和工作条件

影响量	基准条件	工作条件	备注
环境温度	25℃±1℃	-10℃～40℃	----
环境湿度	40%～60%	＜80%	----
信号波形	正弦波	正弦波	β＝ 0.01
信号频率	50Hz±1Hz	40Hz～70Hz	----
测量相位频率相序功率功率因数时电压幅值	100V±5V	30～600V	----
u8国际测量相位频率相序功率功率因数时电压幅值	5A±0.5A	10mA～10A	----
外电场、磁场	应避免
被测导线位置	处于钳口的近似几何中心位置

u8国际 2.一般规格

功能	同时测量三相交流电压、电流、相位、频率、相序、有功功率、无功功率、视在功率、功率因数等
电源	u8国际DC 7.4V、5000mAh锂电池
充电器	DC 8.4V、2A专用充电器
u8国际功耗	连续工作约30小时
显示模式	彩色LCD显示，320dots×240dots
仪表尺寸	u8国际长宽厚：221mm×111mm×78mm
电流钳尺寸	u8国际长宽厚：130mm×40mm×20mm；钳口：Φ7.5mm
量程	u8国际电压：AC 1V～600.0V (全自动换档)
	电流：AC 5mA～10.0A (全自动换挡)
	相位：0.0°～360.0°
	频率：40Hz～70Hz
	u8国际有功功率：1W～6kW
	u8国际无功功率：1VAR～6kVAR
	u8国际视在功率：1VA～6kVA
	功率因数：-1～+1
分辨率	u8国际电压：AC 0.001V
	电流：AC 0.001A
	相位：0.1°
	频率：0.01Hz
	有功功率：0.1W
	无功功率：0.1VAR
	视在功率：0.1VA
	u8国际功率因数：0.0001
检测速率	约3秒/次
数据保持	u8国际测试中按确认键保持数据，HOLD符号显示，按返回键取消保持
数据存储	400组
自动关机	正常使用时，超过10分钟无任何操作，仪表自动关机
电压检测	u8国际电池电量按百分比显示，电压过低时自动关机
仪表质量	主机：850g
	u8国际电流钳：180g * 3
	测试线：200g
电压测试线长	2米
电流钳线长	2米
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
输入阻抗	测试电压输入阻抗为：1MΩ
耐压	耐压1000V/50Hz交流电压1分钟
绝缘	≥100MΩ
u8国际结构	双重绝缘，带绝缘防振防滑护套
适合安规	u8国际IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326

3.基准条件下误差及性能指标

类别	量程	分辨率	误差
电压	AC 30～600V	0.001V	±(0.5%量程)
电流	AC 10mA～10A	0.001A	±(0.5%量程)
相位	0.0°～360.0°	0.1°	±2°
频率	40～70Hz	0.01Hz	±(1%量程)
有功功率	1W～6kW	0.1W	±(1.5%量程)
无功功率	1VAR～6kVAR	0.1VAR	±(1.5%量程)
视在功率	1VA～6kVA	0.1VA	±(1.5%量程)
功率因数	-1～+1	0.0001	±0.02
